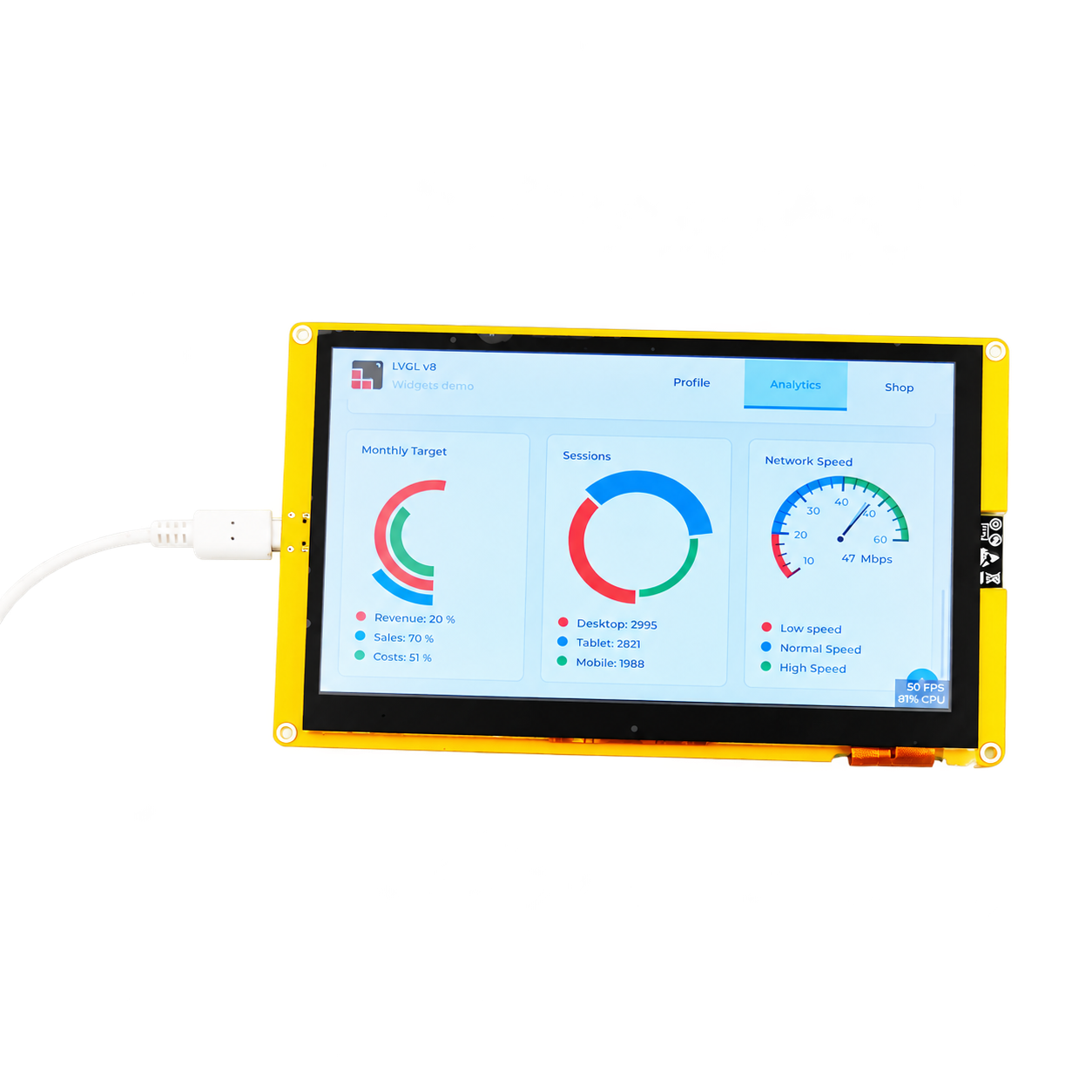

هذه هي النسخة كبيرة الحجم من شاشات ESP32-S3 الذكية: لوحة مقاس ٧ إنش بدقة ٨٠٠ × ٤٨٠ مع المتحكم والواي فاي والبلوتوث مدمجة على اللوحة نفسها. وبمقاس ١٨١ × ١٠٨ ملم تصلح كلوحة جدارية حقيقية — لوحة معلومات منزلية تُقرأ من مسافة داخل الغرفة، أو واجهة ماكنة يستخدمها المشغّل واقفاً، حيث تكون شاشة ٣٫٥ أو ٥ إنش صغيرة على القراءة. ويوفّر متحكم ESP32-S3-WROOM-1 ذاكرة فلاش ١٦ ميجابايت و PSRAM ٨ ميجابايت، وهي ما تحتاجه مكتبة LVGL لإعادة رسم واجهة ٨٠٠ × ٤٨٠ بسلاسة بدل التقطّع المرئي. كما تأتي ببرامج عرض مثبّتة مسبقاً فتعرض محتوى بمجرد تشغيلها، والشفرة المصدرية والوثائق منشورة على GitHub، فلن تضطر لاستنتاج توقيت الشاشة بنفسك. ويستوعب مدخل بطاقة TF الخطوط والصور والسجلات بما يتجاوز سعة الفلاش، وتغنيك البرمجة بضغطة واحدة عبر USB عن تركيبة الأزرار في كل مرة.

المواصفات

المتحكم              : ESP32-S3-WROOM-1
المعالج               : ثنائي النواة، حتى ٢٤٠ ميجاهرتز
الفلاش                : ١٦ ميجابايت
ذاكرة PSRAM          : ٨ ميجابايت
ذاكرة SRAM           : ٥١٢ كيلوبايت
ذاكرة ROM            : ٣٨٤ كيلوبايت
الاتصال اللاسلكي       : واي فاي + بلوتوث
مقاس الشاشة           : ٧٫٠ إنش
نوع اللوحة            : TFT من نوع TN
شريحة القيادة          : EK9716
الدقة                 : ٨٠٠ × ٤٨٠
الألوان               : ٦٥ ألف لون (١٦-بت)
المساحة الفعالة        : ١٥٣٫٨٤ × ٨٥٫٦٣ ملم
زاوية الرؤية           : أكبر من ٦٠ درجة
خيارات اللمس          : بدون لمس، أو لمس سعوي (حسب النسخة)
التخزين               : مدخل بطاقة TF (MicroSD)
التوسعة               : منافذ إدخال/إخراج متعددة
جهد التشغيل           : ٥ فولت
الاستهلاك              : نحو ٥٠٠ مللي أمبير
حرارة التشغيل         : من -٢٠ إلى +٧٠ درجة مئوية
حرارة التخزين         : من -٣٠ إلى +٨٠ درجة مئوية
مقاس الوحدة           : نحو ١٨١ × ١٠٨ ملم
الوزن                 : نحو ٢٦٠ غرام
البرمجيات             : Arduino IDE و LVGL مع مكتبات وأمثلة
الشفرة المصدرية        : منشورة على GitHub

أهم المزايا

• مقاس ٧ إنش — الأكبر عملياً في عائلة شاشات ESP32، يُقرأ من مسافة داخل الغرفة لا عن قرب فقط.

• ٨ ميجابايت PSRAM و١٦ ميجابايت فلاش — الذاكرة التي تحتاجها LVGL بدقة ٨٠٠ × ٤٨٠؛ فاللوحات الأقل ذاكرة تتقطّع عند إعادة رسم الشاشة كاملة.

• المتحكم والشاشة مدمجان — دون كابلات شريطية ودون لوحة قيادة منفصلة ودون ضبط توقيت.

• واي فاي وبلوتوث مدمجان — للاتصال بـ MQTT أو Home Assistant أو الخدمات السحابية أو الهاتف دون إضافات.

• برنامج عرض مثبّت مسبقاً — تعمل فور التشغيل، فتتأكد من سلامة العتاد قبل كتابة أي كود.

• مفتوحة المصدر على GitHub — أمثلة ووثائق كاملة منشورة، لا صندوق مغلق بملف PDF.

• برمجة بضغطة واحدة — عبر USB دون الضغط على BOOT و RESET.

• مدخل بطاقة TF — لتخزين الخطوط والصور والسجلات بما يتجاوز الفلاش الداخلي.

• دعم Arduino و LVGL — مع مكتبات وأمثلة لكليهما.

الاستخدامات

• لوحات الأتمتة المنزلية الجدارية ولوحات Home Assistant

• واجهات التشغيل الصناعية وشاشات مشغّلي المكائن

• شاشات إدارة المباني والتحكم البيئي

• أكشاك المعلومات وشاشات العرض العامة

• لوحات مراقبة الطاقة والأنظمة الشمسية

• لوحات التحكم بالبيوت البلاستيكية وأحواض الأسماك وأنظمة الري

• واجهات الطابعات ثلاثية الأبعاد ومكائن CNC

• اللافتات الرقمية وقوائم العرض

• أي واجهة يُراد قراءتها من مسافة

عن نوع اللوحة: ما الذي تحصل عليه

هناك أمران يستحقان الفهم قبل الطلب، لأنهما المقايضة المرافقة للحجم والسعر.

اللوحة من نوع TN لا IPS. تمنح TN سطوعاً جيداً واستجابة سريعة بكلفة أقل، لكن الألوان والتباين تتغير عند النظر من زاوية مائلة — فزاوية الرؤية المصنّفة تتجاوز ٦٠ درجة مقابل ما يقارب ١٨٠ درجة في لوحات IPS. فإن كانت الشاشة ستُشاهد من الأمام مباشرة، على طاولة أو داخل صندوق ماكنة، فإن TN مناسبة تماماً وتوفّر عليك المال. أما إن كانت ستُثبّت على جدار ويُنظر إليها من الجانب أو من الأسفل، فاللوحة IPS خيار أفضل.

أكبر لكن ليست أوضح. فالدقة ٨٠٠ × ٤٨٠ على لوحة ٧ إنش، أي عدد البكسل نفسه الموجود في نسخة ٥ إنش موزعاً على مساحة أكبر. فالنصوص والرسوم تكون أكبر حجماً وأسهل قراءة من بعيد، لكنها أقل نعومة عن قرب. وهذا بالضبط ما تريده للوحات المعلومات والأزرار الكبيرة وشاشات الحالة، أما النصوص الكثيفة والرسوم الدقيقة التي تُقرأ عن قرب فاللوحة الأصغر أوضح فيها.

ملاحظات حول المنافذ المتاحة

تستهلك واجهة الشاشة المتوازية معظم منافذ ESP32-S3، وهي المقايضة مقابل قيادة دقة ٨٠٠ × ٤٨٠ دون متحكم شاشة منفصل. تُخرج اللوحة ما تبقى من المنافذ إضافة لواجهة بطاقة TF، لكن توقّع عدداً محدوداً من المنافذ الحرة لا هيدر منافذ كاملاً. فإن كان مشروعك يحتاج عدة حساسات أو مخارج إلى جانب الشاشة، فاحسب حساب موسّع I2C أو متحكم ثانٍ عبر UART. وراجع وثائق GitHub لمعرفة توزيع المنافذ الدقيق في نسختك قبل بناء أي تصميم يعتمد على منافذ بعينها.
