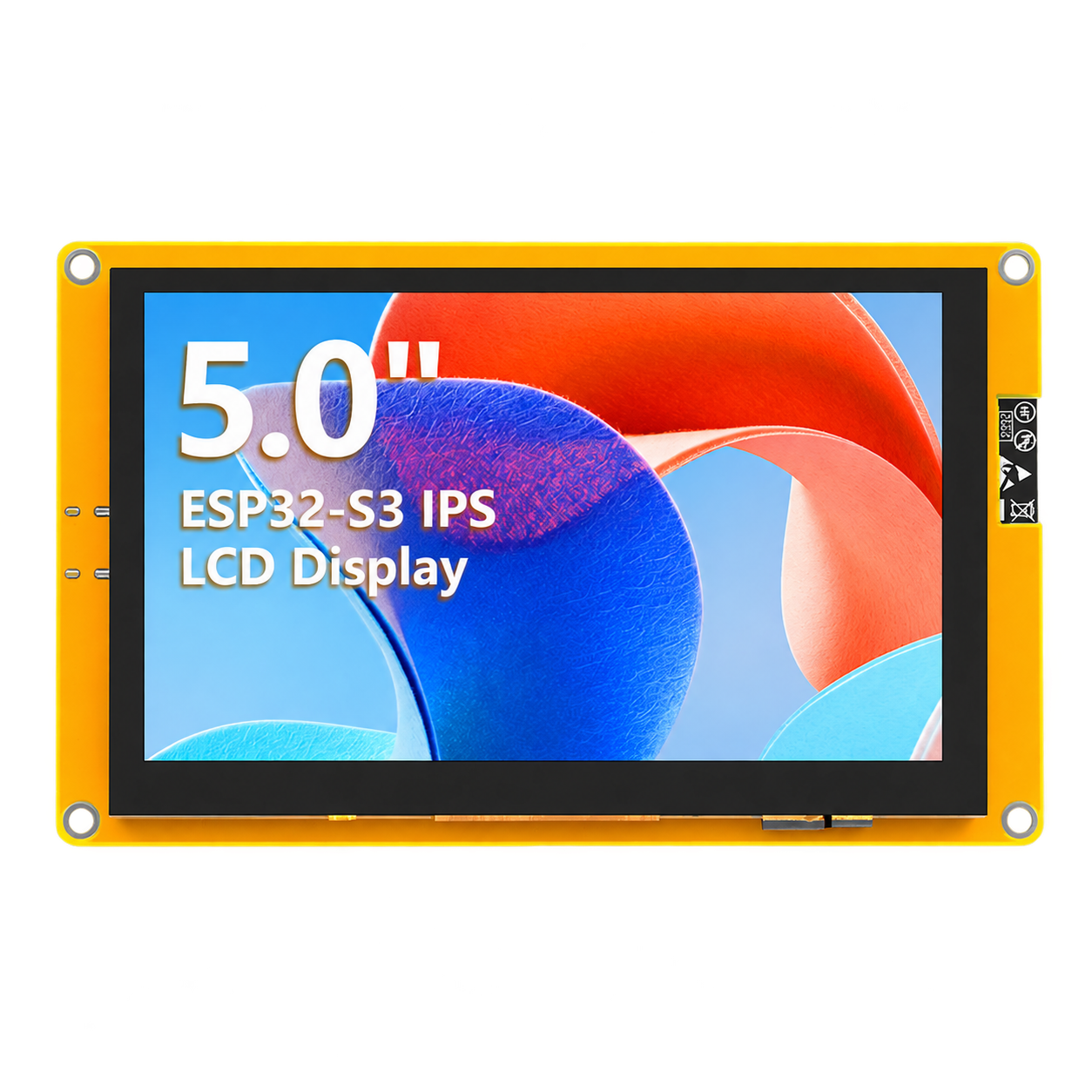

هذه لوحة واجهة تشغيل (HMI) متكاملة في قطعة واحدة: شاشة IPS مقاس ٥ إنش بدقة ٨٠٠ × ٤٨٠ مع لمس سعوي، يقودها متحكم ESP32-S3 يحمل الواي فاي والبلوتوث أصلاً. فلا تسليك بين الشاشة والمتحكم، ولا كابلات شريطية، ولا تخمين في ضبط التوقيت — توصّل كابل USB-C وتبدأ بكتابة الواجهة مباشرة. ويوفّر متحكم ESP32-S3 من نوع N16R8 ذاكرة فلاش ١٦ ميجابايت و PSRAM بسعة ٨ ميجابايت، وهذه هي المواصفة الأهم فعلياً: فمكتبة LVGL تحتاج ذاكرة لمخزن الإطارات، وسعة ٨ ميجابايت هي ما يجعل واجهة ٨٠٠ × ٤٨٠ تعمل بسلاسة دون تقطّع. تمنح لوحة IPS زوايا رؤية كاملة بسطوع ٤٥٠ شمعة/م²، وهو كافٍ للوحة جدارية في غرفة مضاءة. ويتولى متحكم اللمس GT911 إدخال المستخدم، بينما يضيف موصّل السماعة إمكانية التنبيهات الصوتية، ويستوعب مدخل بطاقة TF الخطوط والصور والملفات الصوتية الأكبر من سعة الفلاش. وبتصنيف حراري من -٣٠ إلى ٨٠ درجة مئوية، فهي مصممة للعمل المستمر داخل الصناديق.

المواصفات

المتحكم              : ESP32-S3 (N16R8)
المعالج               : Xtensa LX7 ٣٢-بت ثنائي النواة، حتى ٢٤٠ ميجاهرتز
الفلاش                : ١٦ ميجابايت SPI خارجية
ذاكرة PSRAM          : ٨ ميجابايت OPI داخلية
ذاكرة SRAM           : ٥١٢ كيلوبايت + ١٦ كيلوبايت RTC
ذاكرة ROM            : ٣٨٤ كيلوبايت
الواي فاي             : ٢٫٤ جيجاهرتز 802.11 b/g/n
البلوتوث              : إصدار ٥٫٠ بنمطي BR/EDR و BLE
مقاس الشاشة           : ٥٫٠ إنش
نوع اللوحة            : IPS بزاوية رؤية كاملة
الدقة                 : ٨٠٠ × ٤٨٠
الألوان               : ٦٥ ألف لون (RGB565)
المساحة الفعالة        : ١٠٨ × ٦٤٫٨ ملم
حجم البكسل            : ٠٫١٥٣ × ٠٫١٥٣ ملم
السطوع                : ٤٥٠ شمعة/م² (نموذجي)
الإضاءة الخلفية        : LED أبيض
شريحة قيادة الشاشة     : ST7282
واجهة الشاشة          : RGB565 متوازية ١٦-بت
نوع اللمس             : سعوي
شريحة اللمس           : GT911 عبر I2C
التخزين               : مدخل بطاقة MicroSD (TF)
الصوت                 : موصّل سماعة ٢P بمقاس ١٫٢٥ ملم (I2S)
الواجهات              : Type-C، UART0، UART1/USB، SPI، منافذ توسعة
الأزرار               : BOOT و RESET
جهد التشغيل           : ٥٫٠ فولت عبر Type-C
التيار النموذجي        : ٢٩٠ مللي أمبير
القدرة النموذجية       : ١٫٤٥ واط
حرارة التشغيل         : من -٣٠ إلى +٨٠ درجة مئوية
حرارة التخزين         : من -٣٠ إلى +٨٠ درجة مئوية
مقاس الوحدة           : ١٣٧ × ٨٤ × ١٣٫٧٥ ملم
الوزن الصافي          : ١٢٠ غرام
البرمجيات             : LVGL و Arduino IDE و ESP-IDF
المتضمّن               : ١ × وحدة، ١ × كابل Type-C، ١ × كابل ٤ أطراف

أهم المزايا

• ٨ ميجابايت PSRAM و١٦ ميجابايت فلاش — الذاكرة التي تحتاجها واجهة LVGL بدقة ٨٠٠ × ٤٨٠ فعلياً؛ فاللوحات الأقل ذاكرة تتعثر عند إعادة رسم الشاشة كاملة بهذه الدقة.

• الشاشة والمتحكم مدمجان — دون تسليك ودون ضبط توقيت ودون لوحة قيادة منفصلة؛ شغّلها وابدأ بكتابة الواجهة.

• لوحة IPS بسطوع ٤٥٠ شمعة/م² — تحافظ على الألوان من أي زاوية وتبقى مقروءة في الغرف المضاءة، بخلاف لوحات TN التي تبهت عند الميل.

• لمس سعوي GT911 — إدخال سلس ومتعدد النقاط عبر I2C، لا استجابة الضغط في اللوحات المقاوِمة.

• واي فاي وبلوتوث ٥٫٠ مدمجان — اتصل بـ MQTT أو Home Assistant أو خدمة سحابية أو هاتف دون أي إضافات.

• برمجة بضغطة واحدة عبر Type-C — دائرة التحميل التلقائي تغنيك عن الضغط على BOOT و RESET في كل مرة.

• خرج سماعة — موصّل I2S للتنبيهات الصوتية والإنذارات والاستجابة الصوتية.

• مدخل بطاقة TF — لتخزين الخطوط والصور والسجلات والصوت بما يتجاوز سعة الفلاش.

• مدى حراري واسع — من -٣٠ إلى ٨٠ درجة مئوية، مع اختبارات تعتيق وفحوص متعددة.

الاستخدامات

• لوحات التحكم بالمنزل الذكي ولوحات Home Assistant

• واجهات التشغيل الصناعية ولوحات التحكم بالمكائن

• منظّمات الحرارة ومراقبة البيئة وأنظمة المباني

• أنظمة التحكم بالدخول وبوابات الأبواب

• شاشات البيع الآلي والأكشاك ونقاط المعلومات

• متحكمات أحواض الأسماك والبيوت البلاستيكية وأنظمة الري

• واجهات الطابعات ثلاثية الأبعاد ومكائن CNC

• أجهزة إنترنت الأشياء بالتحكم الصوتي

• لوحات مراقبة استهلاك الطاقة

مهم: المنافذ المتاحة

تستهلك واجهة الشاشة المتوازية RGB565 معظم منافذ ESP32-S3، وهذه هي المقايضة مقابل قيادة دقة ٨٠٠ × ٤٨٠ دون متحكم منفصل. أما المنافذ المتاحة لاستخدامك فهي GPIO17 و GPIO18 و GPIO19 و GPIO20، وبعضها مشترك مع وظائف مدمجة:

GPIO17  : متاح إذا لم تُستخدم وظيفتا الصوت وبطاقة SD. وهو أيضاً UART1 TX.
GPIO18  : متاح إذا لم تُستخدم اللمس والصوت وبطاقة SD. وهو أيضاً UART1 RX.
GPIO19  : خط USB السالب، أو اختيار شريحة SPI عند عدم استخدام USB.
GPIO20  : خط USB الموجب.

إذا كان مشروعك يحتاج قراءة عدة حساسات أو تشغيل عدة مخارج إلى جانب الشاشة، فخطط لاستخدام موسّع I2C أو متحكم ثانٍ عبر UART أو حساسات على ناقل I2C الذي تستخدمه شريحة اللمس أصلاً. فهذه اللوحة مصممة كلوحة واجهة لا كمتحكم عام بشاشة ملحقة.

الموصّلات

Type-C          : التغذية والبرمجة مع دائرة تحميل بضغطة واحدة
UART0           : ١٫٢٥ ملم ٤P - تنقيح تسلسلي واتصال
UART1 / USB     : ١٫٢٥ ملم ٤P - المنافذ GPIO17/18/19/20
SPI             : ١٫٢٥ ملم ٤P - أجهزة SPI خارجية، مشترك مع بطاقة SD
التوسعة         : ١٫٢٥ ملم ٤P - المنفذان GPIO17 و GPIO18
السماعة         : ١٫٢٥ ملم ٢P - سماعة خارجية
MicroSD         : مدخل بطاقة TF

البدء بالاستخدام

وصّل كابل Type-C فتعمل اللوحة وتدخل وضع التحميل تلقائياً عند البرمجة، دون أي تركيبة أزرار. اختر لوحة ESP32-S3 في Arduino IDE أو استخدم ESP-IDF، ثم أضف مكتبة LVGL لطبقة الواجهة. وتوفّر Elecrow برامج أمثلة ودليل بدء سريع والمخطط الكهربائي وصفحة ويكي لهذه الوحدة تحديداً، فلن تضطر لاستنتاج توزيع المنافذ بنفسك.

ويعمل زر BOOT كمدخل عام بعد انتهاء التطوير، بينما يعيد زر RESET ضبط المتحكم والشاشة معاً.
