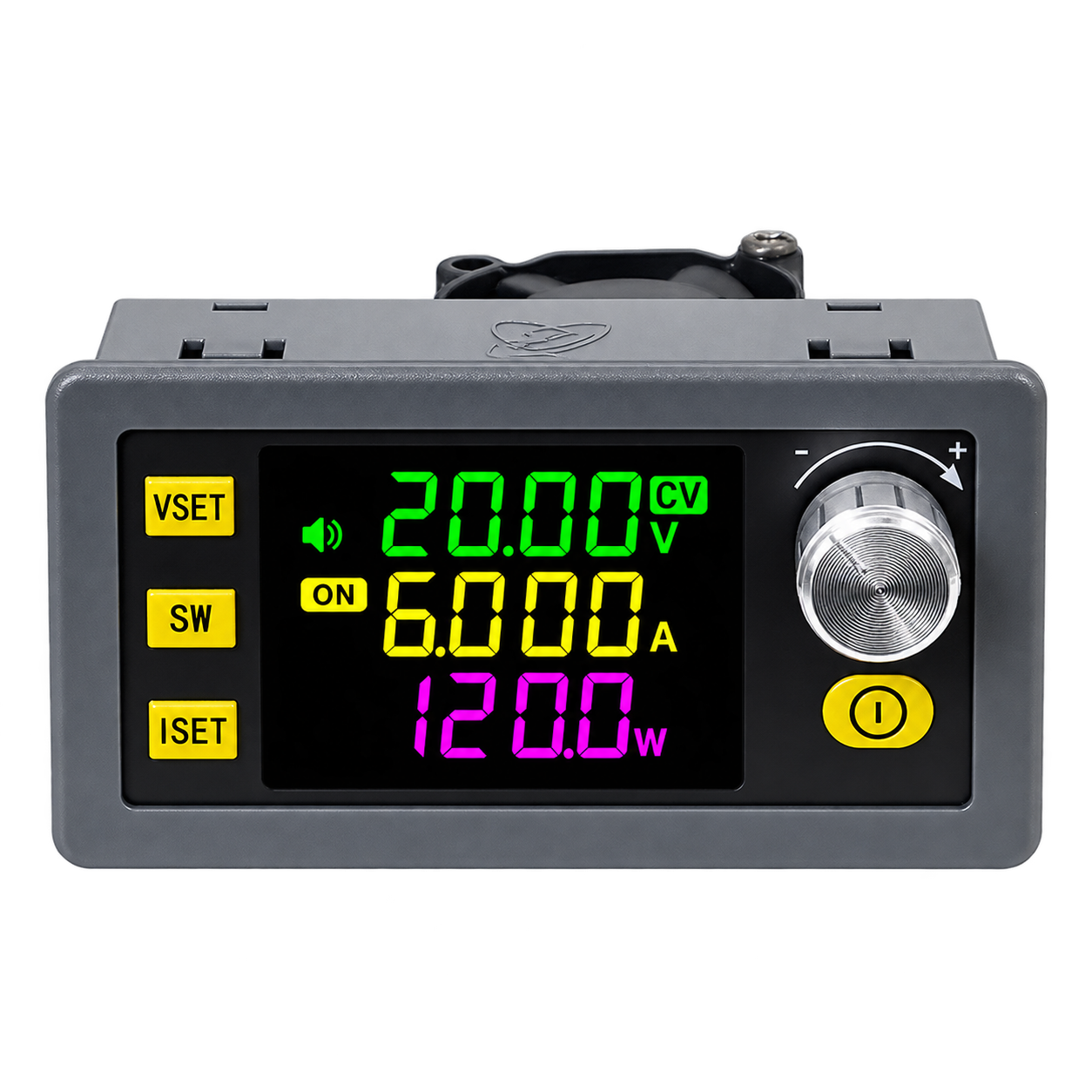

الوحدة SK120 هي مصدر تغذية مخبري رقمي التحكم بصيغة موديول. تُدخل الجهد والتيار المطلوبين عبر لوحة المفاتيح فتحافظ الوحدة عليهما — دون انحراف بسبب مقبض حرّكته بالخطأ، وتعود القيم نفسها بعد إعادة التشغيل. ويُضبط تيار الخرج بدقة تمييز ١ مللي أمبير ضمن مدى ٠-٦ أمبير، بقدرة متاحة ١٢٠ واط.

وما يميّزها عن وحدات الخفض الشائعة أنها محوّل خفض ورفع معاً؛ فتستطيع إخراج جهد أعلى من جهد دخلها لا أقل منه فقط. هل تعمل من بطارية ١٢ فولت وتحتاج ٢٤ فولت؟ وحدة الخفض لا تستطيع ذلك إطلاقاً، أما هذه فتستطيع. وهذه القدرة وحدها هي سبب كلفتها الأعلى من الوحدات المشابهة في الشكل، وهي ما يجعلها صالحة لأنظمة البطاريات والطاقة الشمسية حيث ينخفض جهد الدخل مع استنزاف المصدر.

كما أن الحماية قابلة للضبط لا ثابتة: فصل عند تيار زائد قابل للضبط حتى ٦٫٢ أمبير، وفصل عند قدرة زائدة قابل للضبط حتى ١٥٠ واط، فتضبط الحدود التي يحتاجها حملك فعلاً بدل القبول بالقيم الافتراضية.

المواصفات

الموديل                  : SK120
النوع                    : وحدة تغذية خفض ورفع رقمية التحكم
جهد الدخل                 : ٦ - ٣٦ فولت DC
تيار الخرج                : ٠ - ٦٫٠٠٠ أمبير
قدرة الخرج                : ١٢٠ واط
دقة تمييز التيار           : ٠٫٠٠١ أمبير (١ مللي أمبير)
دقة التيار                : ±٠٫٥٪ + ٣ خانات
الحماية من التيار الزائد   : ٠ - ٦٫٢ أمبير قابلة للضبط (الافتراضي ٦٫٢)
الحماية من القدرة الزائدة  : ٠ - ١٥٠ واط قابلة للضبط (الافتراضي ١٢٥)
أنماط التنظيم             : جهد ثابت (CV) وتيار ثابت (CC)
نوع التحويل               : خفض ورفع (الخرج قد يكون أعلى أو أدنى من الدخل)
النسخ المتوفرة            : قياسية أو مع وحدة واي فاي (تحقق من نسختك)

أهم المزايا

• تحويل خفض ورفع — خرج أعلى أو أدنى من جهد الدخل؛ فمصدر ١٢ فولت ينتج ٢٤ فولت، والبطارية المنخفضة تبقي خرجك ثابتاً. أما وحدات الخفض العادية فتخفض فقط.

• إدخال رقمي لا مقبض — اكتب الجهد والتيار المطلوبين، بقابلية تكرار حتى المللي فولت والمللي أمبير بدل التقدير اليدوي.

• تيار ثابت إلى جانب الجهد الثابت — اضبط حد تيار فتحافظ عليه الوحدة، وهذا ما يجعلها صالحة كشاحن أو مشغّل ليدات أو وسيلة آمنة لتغذية دائرة مجهولة.

• دقة تمييز ١ مللي أمبير — تكفي للأعمال الدقيقة محدودة التيار لا للتغذية التقريبية فقط.

• عتبات حماية قابلة للضبط — اضبط فصل التيار والقدرة بما يناسب حملك بدل القيم المصنعية.

• مدى دخل واسع ٦-٣٦ فولت — يعمل من ١٢ و٢٤ فولت وحزم البطاريات ومعظم المصادر الشائعة.

• نسخة واي فاي اختيارية — متوفرة نسخة بوحدة واي فاي للمراقبة والتحكم عن بعد.

الاستخدامات

• مصدر تغذية مخبري لأعمال الإلكترونيات

• شحن البطاريات بجهد وتيار متحكم بهما

• تشغيل الليدات بتيار ثابت محدد

• تغذية النماذج الأولية مع حد تيار آمن

• رفع الجهد من أنظمة ١٢ فولت إلى معدات ٢٤ فولت

• التغذية المحمولة والميدانية لمعدات الاختبار

• الطلاء الكهربائي والأنودة والتحليل الكهربائي بتيار متحكم به

• اختبار المحركات والمشغّلات

• بناء مصدر تغذية قابل للضبط داخل صندوق مخصص

الجهد الثابت والتيار الثابت

تعمل الوحدة بالنمط الذي يفرضه الحمل، وتنتقل بينهما تلقائياً.

نمط الجهد الثابت يحافظ على الجهد المضبوط بينما يسحب الحمل ما يحتاجه من تيار حتى حدك المعيّن، وهذا هو السلوك الاعتيادي لمصادر التغذية.

نمط التيار الثابت يتولى الأمر حين يحاول الحمل سحب تيار أعلى من حدك المضبوط، فتثبّت الوحدة التيار وتترك الجهد ينخفض إلى المستوى الذي يحقق ذلك. وهذا النمط هو ما يجعلها شاحناً أو مشغّل ليدات، وهو أيضاً شبكة الأمان عند تغذية دائرة لا تثق بها بعد: اضبط حد تيار منخفضاً فيتحول القصر إلى حالة محدودة التيار غير ضارة بدل لوحة محترقة.

حول كلمة "CNC" في اسم المنتج

لا علاقة لها بمكائن CNC. فالأصل الصيني يعني رقمي التحكم، أي مضبوط رقمياً لا بمقاومة متغيرة. وهو وصف لواجهة الاستخدام لا للتطبيق. فالوحدة ليست قطعة لمكائن CNC ولن تتحكم براوتر أو فريزة.

حول "الشحن بالطاقة الشمسية"

تستطيع الوحدة شحن بطارية من لوح شمسي، بمعنى أنها تستقبل خرج اللوح وتنتج جهد وتيار شحن متحكماً بهما. لكنها ليست منظّم شحن شمسي بتقنية MPPT، والفرق مهم:

لا تتبّع MPPT. فمنظّم الشحن الحقيقي يعدّل تحميله باستمرار ليبقي اللوح عند نقطة القدرة القصوى، فيستخرج أكبر قدر من الطاقة المتاحة في ظروف الإضاءة الحالية. وهذه الوحدة لا تملك هذا التتبّع، فتحصد في الشمس الجزئية والظروف المتغيرة طاقة أقل بوضوح من منظّم MPPT باللوح نفسه.

لا منطق لإنهاء الشحن. فشاحن البطارية يعرف متى يتوقف وكيف ينتقل بين مراحل الشحن ومتى يفصل. أما هذه الوحدة فتحافظ على جهد وتيار ثابتين — وهو ما يشحن البطارية بشكل صحيح إن ضبطت القيم المناسبة لنوعها، لكنها لا تملك أي ذكاء في إدارة البطارية.

التيار العكسي. تحقق مع المورّد مما إذا كانت هذه النسخة تمنع عودة التيار إلى اللوح ليلاً؛ فبدون ديود مانع أو ما يعادله قد يفرّغ اللوح البطارية في الظلام.

ولتركيب شمسي صغير للهواة تضبط قيمه يدوياً وتعرف بطاريتك، فهي تفي بالغرض. أما للتركيبات المستقلة الحقيقية فمنظّم شحن MPPT مخصص هو المنتج الصحيح وسيعوّض ثمنه بما يحصده من طاقة.

ملاحظات الاستخدام

• حد ١٢٠ واط هو القيد الفعلي. فتيار ٦ أمبير متاح عند الجهود المنخفضة فقط؛ وفوق نحو ٢٠ فولت يحدّ سقف القدرة التيار قبل بلوغ ٦ أمبير. احسب الجهد × التيار مقابل ١٢٠ واط قبل افتراض إمكانية أي تركيبة.

• اضبط حدود الحماية قبل توصيل الحمل لا بعده؛ فالقيم الافتراضية قريبة من الحد الأقصى للوحدة، وهذا ليس ما تريده عند تغذية شيء حساس.

• اضبط حد التيار بعناية عند شحن البطاريات. فالجهد والتيار كلاهما يجب أن يطابق نوع بطاريتك وسعتها؛ وخطأ جهد شحن بطاريات الليثيوم خطر حريق لا مجرد مسألة أداء.

• وفّر تبريداً عند القدرة العالية. فمرور ١٢٠ واط عبر وحدة صغيرة يولّد حرارة فعلية؛ اترك لها تهوية ولا تحبسها في صندوق ضيق.

• لمحوّل الخفض والرفع منطقة انتقالية. فحين يتقارب جهدا الدخل والخرج يعمل المحوّل بأقصى جهد وتنخفض كفاءته؛ فتجنب تشغيله بدخل وخرج متقاربين إن أمكنك الاختيار.

• اختر مقطع أسلاك الدخل بحسب تيار الدخل، وهو عند الجهود المنخفضة أعلى من تيار الخرج.
