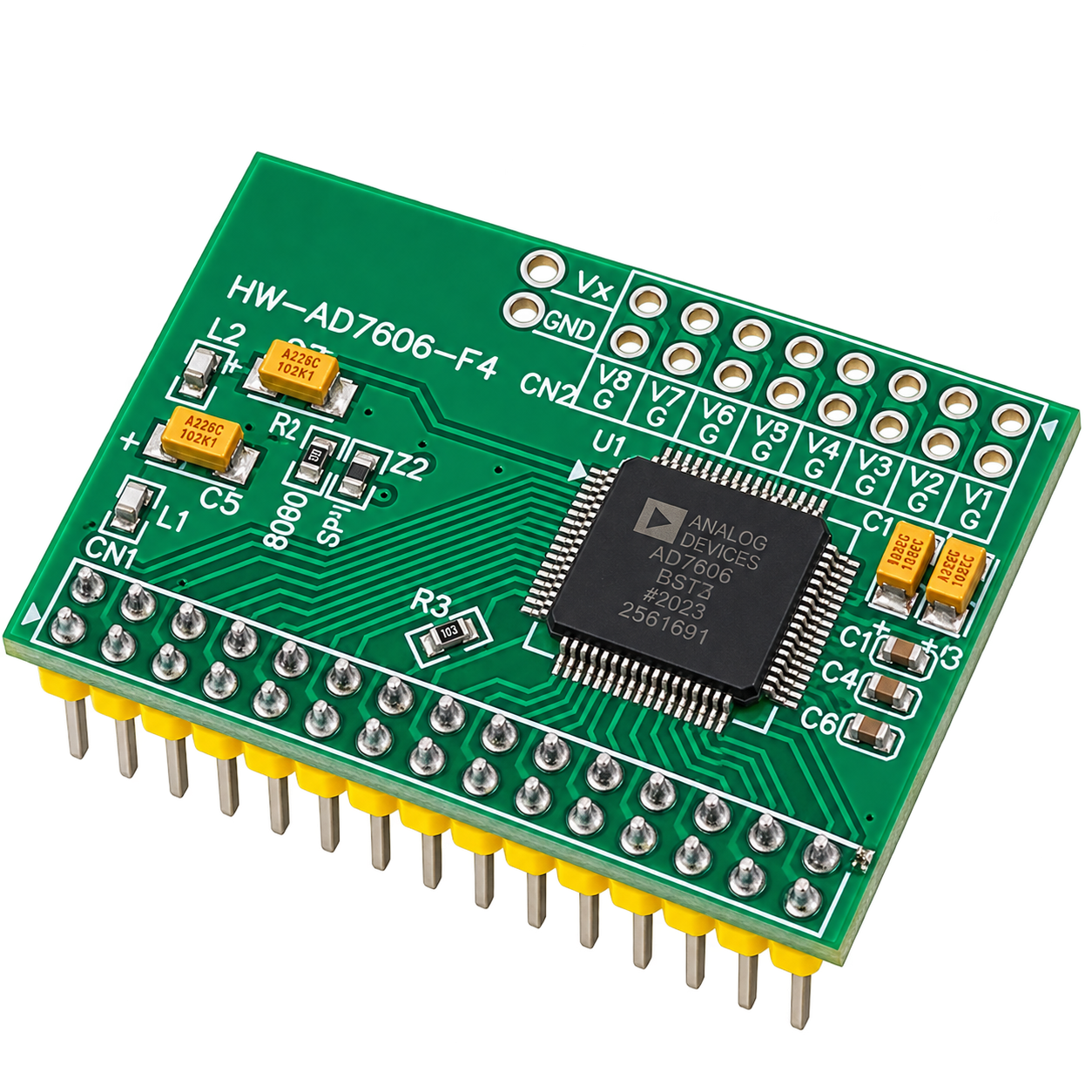

يقوم المحوّل AD7606 بما لا تستطيعه معظم وحدات التحويل التماثلي-الرقمي: يأخذ عينات القنوات الثماني في اللحظة نفسها. فلكل قناة مضخم تتبع وتثبيت خاص بها، فتُلتقط جميع المداخل في آن واحد بدل التقاطها واحدة تلو الأخرى عبر مبدّل قنوات. فإن كنت تقيس علاقة الطور بين الجهد والتيار، أو تقارن الاهتزاز على ثلاثة محاور، أو تحلل أي إشارة يحمل فيها التوقيت بين القنوات معلومة حقيقية، فهذا هو الفرق بين بيانات صحيحة وبيانات تبدو صحيحة فقط.

كما يستقبل الوحدة مستويات إشارة واقعية مباشرة: دخل ثنائي القطبية حقيقي ±١٠ فولت أو ±٥ فولت يُختار بطرف واحد، بممانعة دخل ١ ميجا أوم وحماية تحمّل حتى ±١٦٫٥ فولت. فلا مقسّمات ولا محوّلات مستوى ولا مضخمات عازلة ولا تغذية مزدوجة — خط تغذية واحد ٥ فولت يشغّل اللوحة بأكملها. وعلى الشريحة مرشّح منع تشوّه من الرتبة الثانية بتردد قطع ٢٢ كيلوهرتز، ومرشّح رقمي بمعامل تجميع عينات يصل إلى ٦٤ ضعفاً حين تفضّل مقايضة السرعة بقراءة أنظف.

المواصفات

شريحة المحوّل         : Analog Devices AD7606
دقة التمييز           : ١٦ بت
القنوات               : ٨ قنوات بأخذ عينات متزامن
معدل أخذ العينات       : حتى ٢٠٠ ألف عينة/ثانية لكل قناة، ولجميع القنوات
مدى الدخل             : ±٥ أو ±١٠ فولت ثنائي القطبية، يُختار بطرف
ممانعة الدخل           : ١ ميجا أوم (ثابتة بغض النظر عن معدل العينات)
حماية التحمّل          : حتى ±١٦٫٥ فولت على المداخل
التغذية               : ٥ فولت مفردة (دون حاجة لتغذية مزدوجة)
مستوى المنطق (VIO)    : ٣٫٣ أو ٥ فولت، يُضبط بطرف VIO
الواجهات              : متوازية ١٦ بت، متوازية ٨ بت، وتسلسلية
مرشّح منع التشوّه       : رتبة ثانية، -٣ ديسيبل عند ٢٢ كيلوهرتز
تجميع العينات          : بدون، ×٢، ×٤، ×٨، ×١٦، ×٣٢، ×٦٤ (يُختار بأطراف)
المرجع                : مرجع ٢٫٥ فولت مدمج مع عازل
معمارية المحوّل        : SAR بإعادة توزيع الشحنة مع تتبع وتثبيت لكل قناة

أهم المزايا

• أخذ عينات متزامن حقيقي — ثمانية مضخمات تتبع وتثبيت تلتقط كل قناة في اللحظة نفسها. والمحوّلات ذات مبدّل القنوات لا تستطيع ذلك، ولا يصلح أي تصحيح برمجي لاحق هذا الانزياح.

• دخل ثنائي القطبية ±١٠ فولت مباشرة — وصّل الحساسات الصناعية ومولّدات الإشارة والمخارج التماثلية دون مقسّمات أو محوّلات مستوى، مع معالجة الجهود السالبة أصلاً.

• حماية تحمّل حتى ±١٦٫٥ فولت — تنجو من حالات الجهد الزائد التي تتلف مداخل المحوّلات غير المحمية.

• ممانعة دخل ١ ميجا أوم — عالية بما يكفي لعدم تحميل مصدر إشارتك، وثابتة بغض النظر عن معدل العينات، فلا حاجة لمضخمات قيادة.

• تغذية مفردة ٥ فولت — دون خطوط ±١٥ فولت ودون تصميم تغذية تماثلية، وهذا وحده يزيل طبقة كاملة من التعقيد في أنظمة القياس ثنائية القطبية.

• مرشّح منع تشوّه مدمج — رتبة ثانية عند ٢٢ كيلوهرتز بكبت ٤٠ ديسيبل عند السرعة القصوى، فلا تحتاج لبناء مرحلة ترشيح خارجية.

• تجميع عينات حتى ٦٤ ضعفاً — معدّل حسابي عتادي يقلل الضجيج والارتعاش دون أي حمل على المعالج.

• واجهتان متوازية وتسلسلية — المتوازية ١٦ بت لأقصى إنتاجية من FPGA أو متحكم سريع، والتسلسلية لتبسيط التسليك.

• منطق ٣٫٣ أو ٥ فولت — اضبط VIO ليطابق مضيفك وصِل مباشرة دون محوّلات مستوى.

الاستخدامات

• تحليل جودة الطاقة وعدادات الطاقة (قياس طور الجهد والتيار)

• مراقبة الاهتزاز ومقاييس التسارع متعددة المحاور

• التحكم بالمحركات وأنظمة التغذية الراجعة

• مراقبة أنظمة الطاقة ثلاثية الأطوار

• التحكم بالعمليات الصناعية وتوسعة المداخل التماثلية في أنظمة PLC

• أنظمة تسجيل البيانات ومعدات الاختبار

• مراقبة حالة المنشآت والمكائن

• التقاط الإشارات متعددة القنوات

• تحليل الصوت والإشارات ضمن نطاق المرشّح

• أي قياس يكون فيه التوقيت بين القنوات مهماً

لماذا يهم أخذ العينات المتزامن

المحوّل ذو مبدّل القنوات — وهي المعمارية الشائعة — يوصّل محوّلاً واحداً بكل قناة بالتناوب: تُؤخذ عينة القناة الأولى، ثم الثانية بعد لحظة، ثم الثالثة. وهذا مقبول للإشارات بطيئة التغير، لكنه يُدخل في أي إشارة ذات محتوى طوري خطأً لا يمكن إزالته لاحقاً.

فقياس معامل القدرة لحمل متردد يعني قياس زاوية الطور بين الجهد والتيار؛ وإذا أُخذت عينتا القناتين بفارق ميكروثوانٍ قليلة فقط، كانت قراءة الطور خاطئة. ومقارنة ثلاثة محاور لمقياس تسارع أثناء صدمة تتطلب التقاط المحاور الثلاثة في اللحظة نفسها، وإلا كان المتجه الناتج وهماً. أما AD7606 فيلتقط القنوات الثماني معاً، ولهذا تجده في محللات الطاقة ومعدات قياس الاهتزاز لا في تسجيل الحساسات العام.

فهم تجميع العينات

تختار ثلاثة أطراف (OS0 و OS1 و OS2) معامل التجميع العتادي. فعند ٠٠٠ لا يوجد تجميع وتحصل على كامل ٢٠٠ ألف عينة/ثانية. وعند ٠٠١ تأخذ الشريحة عينتين وتحسب متوسطهما، وعند ١١٠ تأخذ ٦٤ عينة وتحسب متوسطها. وكل درجة تقلل الضجيج والارتعاش مقابل خفض الإنتاجية.

والتفصيلة المهمة أن هذا يجري عتادياً داخل المحوّل نفسه؛ فيستقبل متحكمك قيمة واحدة نظيفة دون أن ينفق دورة معالجة واحدة عليها. وللقياسات البطيئة التي يكون الثبات فيها أهم من السرعة، يمنحك التجميع الأعلى قراءة أهدأ بوضوح وبلا مقابل.

أهم أطراف التحكم

RANGE      : اختيار مدى الدخل - ٠ لـ ±٥ فولت، ١ لـ ±١٠ فولت
OS0/OS1/OS2: اختيار معامل تجميع العينات
CONVST A/B : بدء التحويل - اربطهما معاً لأخذ القنوات الثماني دفعة واحدة
BUSY       : التحويل جارٍ؛ والحافة الهابطة تعني جاهزية البيانات
CS و RD    : اختيار الشريحة والتحكم بالقراءة
RST        : إعادة الضبط
FRSTDATA   : يدل على القناة الأولى أثناء تسلسل القراءة
VIO        : يضبط مستوى منطق الواجهة - وصّله بـ ٣٫٣ أو ٥ فولت لدى مضيفك
DB0-DB15   : ناقل البيانات المتوازي

ملاحظات الاستخدام

• اضبط VIO على جهد منطق مضيفك قبل توصيل أي شيء آخر، فهذا الطرف يحدد مستوى الواجهة ويجب أن يطابق متحكمك.

• اربط CONVST A و CONVST B معاً لأخذ عينات القنوات الثماني متزامنة، فهذا هو سبب اختيار هذا المحوّل أصلاً.

• انتبه لمرشّح ٢٢ كيلوهرتز. فمرشّح منع التشوّه المدمج يبدأ بالخفض عند ٢٢ كيلوهرتز، وما فوق ذلك يُضعَّف؛ وهو أمر مرغوب لمنع التشوّه لكنه يعني أن هذه ليست الشريحة المناسبة للترددات الأعلى.

• استخدم مؤقّتاً عتادياً لإشارة CONVST لا حلقة برمجية، فالارتعاش في مشغّل التحويل يظهر مباشرة كضجيج في بياناتك.

• الحافة الهابطة لإشارة BUSY هي إشارة جاهزية البيانات؛ فعّل مقاطعة عليها بدل الاستطلاع المتكرر.

• حتى مع حماية التحمّل، التزم بحد ±١٦٫٥ فولت. فالحماية مصممة للعابر لا للجهد الزائد المستمر.

• الأرضي المشترك مطلوب بين مصادر إشارتك والوحدة.
