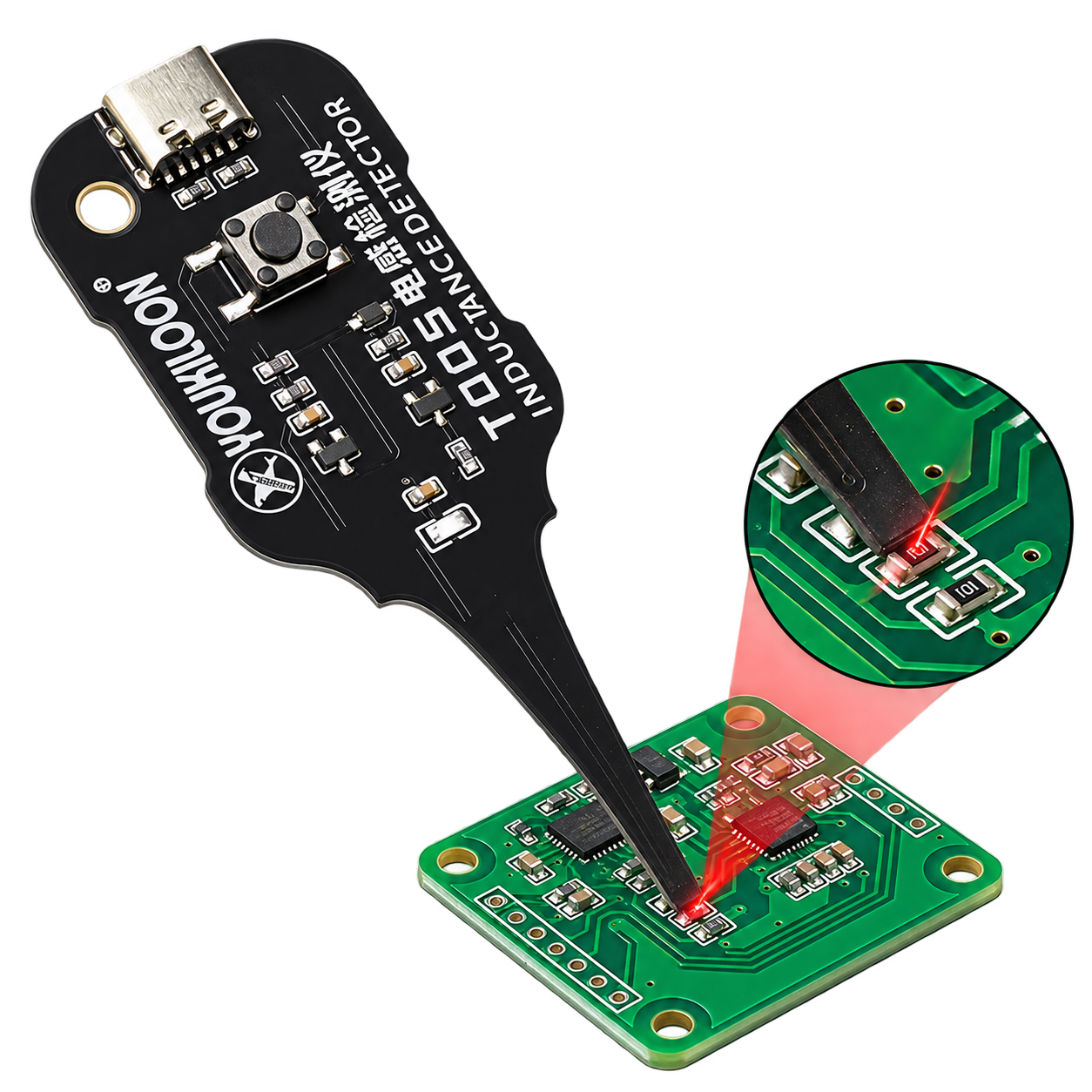

هذه أداة تشخيص للعثور بسرعة على خطوط التغذية المتوقفة. فكل منظّم تبديل على أي لوحة أم حديثة — هاتف أو جهاز لوحي أو حاسوب محمول — يحتوي ملفاً يشع مجالاً كهرومغناطيسياً صغيراً أثناء عمل المحوّل. ويستشعر جهاز T005 هذا المجال دون ملامسة أي شيء: قرّب رأس المجس من ملف على لوحة مشغّلة، فيضيء المؤشر إن كان المحوّل يعمل، ويبقى مطفأً إن لم يكن كذلك.

وهذه الإجابة البسيطة بنعم أو لا ذات قيمة كبيرة عملياً. فعلى لوحة تحوي عشرات محوّلات الخفض، تخبرك خلال ثوانٍ أي الخطوط حي وأيها ميت، فتذهب مباشرة إلى القسم المعطّل بدل فحص كل نقطة اختبار بالملتيميتر. فهي أداة فرز تُستخدم في بداية الإصلاح لتضييق نطاق البحث، لا أداة قياس تُستخدم في نهايته للتحقق من قيمة.

مهم: ما تفعله هذه الأداة وما لا تفعله

رغم اسم المنتج، هذا الجهاز لا يقيس المحاثة بالميكروهنري ولا السعة بالميكروفاراد. بل يعطي دلالة "يعمل / لا يعمل" حول ما إذا كان الملف ينتج مجال تبديل. كما يتطلب أن تكون اللوحة مشغّلة، فهو لا يستطيع فحص قطع منفصلة على الطاولة. وإن كنت تحتاج قيماً مقاسة فعلياً فأنت بحاجة لجهاز LCR أو فاحص قطع؛ أما هذه فأداة من نوع مختلف لمرحلة مختلفة من العمل.

المواصفات

الموديل              : T005
النوع                : كاشف حث كهرومغناطيسي دون تلامس
طريقة الكشف           : ملف التقاط للمجال الكهرومغناطيسي
الدلالة               : مؤشر LED (مضاء = مجال مكتشف، مطفأ = لا مجال)
التحكم                : زر ضغط
التغذية               : بطارية مدمجة، شحن عبر USB
المجس                 : رأس معدني مع ملف حث
الشكل                 : قلم يدوي
الشرط                 : يجب أن تكون اللوحة المفحوصة مشغّلة
الخرج                 : دلالة يعمل/لا يعمل فقط (دون قياس رقمي)
اللون                 : أسود أو أبيض (حسب الدفعة)

أهم المزايا

• فحص دون تلامس — لا مجسات توضع ولا خطر انزلاق يقصّر النقاط المجاورة على لوحة كثيفة؛ قرّبه من الملف واقرأ المؤشر.

• ثوانٍ لكل خط — تفحص عشرة أقسام تغذية أسرع مما تجهّز فيه الملتيميتر لقسم واحد.

• يحدد القسم المعطّل فوراً — يحوّل "شيء ما في هذه اللوحة لا يعمل" إلى "هذا المحوّل تحديداً لا يعمل"، وهنا يبدأ التشخيص الحقيقي.

• يعمل على اللوحات المجمّعة — دون فك لحام ولا رفع قطع ولا إزالة دروع أبعد من الوصول المعتاد.

• محمول وجيبي — بشكل قلم يبقى في حقيبة الصيانة لا على الطاولة.

• قابل للشحن عبر USB — ببطارية مدمجة تُشحن من أي مصدر USB.

• قراءة بسيطة — مؤشر واحد وإجابة واحدة، دون شاشة تُفسَّر ولا إعدادات تُضبط ولا منحنى تعلّم.

الاستخدامات

• صيانة لوحات الهواتف والأجهزة اللوحية

• تشخيص لوحات الحواسيب المحمولة والمكتبية

• تحديد محوّلات الخفض والرفع المتوقفة

• تضييق نطاق أعطال عدم التشغيل وعدم الإقلاع

• التحقق من خطوط التغذية التي تعمل أثناء تسلسل الإقلاع

• تشخيص مصادر التغذية المبدّلة عموماً

• الفرز السريع والتقييم المبدئي في ورش الصيانة

• التدريب وتعليم تشخيص أقسام التغذية

طريقة الاستخدام

١. شغّل اللوحة المراد فحصها؛ فالأداة تكشف مجال تبديل عاملاً، وبلا تغذية لا يوجد مجال وستبدو جميع الملفات ميتة.
٢. اضغط الزر مع الاستمرار.
٣. قرّب رأس المجس من الملف المراد فحصه.
٤. اقرأ المؤشر: مضاء يعني أن المحوّل يعمل بشكل طبيعي، ومطفأ يعني أن ذلك القسم متوقف.
٥. انتقل إلى الملف التالي وكرر.

تفسير النتيجة

إضاءة المؤشر تعني أن ذلك المحوّل يذبذب. وهي لا تؤكد قيمة الملف ولا تضمن صحة جهد الخط، بل تؤكد فقط أن الدائرة نشطة.

أما انطفاء المؤشر فيعني أن ذلك القسم لا يعمل، والسبب غالباً ليس الملف نفسه. فعملياً يكون السبب الأشيع غياب إشارة التفعيل، أو تلف شريحة التحكم، أو انعدام جهد الدخل، أو وجود قصر على الخرج يدفع المحوّل إلى وضع الحماية. فالأداة تشير إلى القسم، بينما يحدد الملتيميتر والمخطط القطعة.

ولهذا السبب، استخدمها لاستبعاد الأقسام السليمة بسرعة وتركيز جهدك التشخيصي الفعلي على القسم المطفأ.

ملاحظات السلامة والاستخدام

• أنت تعمل على لوحة مشغّلة. فتنطبق احتياطات العمل على الدوائر الحية: أبعد الأدوات المعدنية عن القطع المجاورة، وتجنب تجسير أي شيء بجسم المجس، وانتبه للأقسام عالية الجهد في دوائر الحواسيب المحمولة والشواحن.

• لا تستخدمها على جانب الجهد العالي (المتردد) في مصادر التغذية؛ فهي أداة منخفضة الجهد على مستوى اللوحة.

• انطفاء المؤشر نقطة بداية لا حكم نهائي على الملف؛ تأكد بالملتيميتر قبل استبدال أي قطعة.

• تختلف الحساسية باختلاف حجم الملف وتردد التبديل. فالملفات الصغيرة جداً أو تصاميم المحوّلات غير المعتادة قد تعطي استجابة أضعف؛ تحقق مرة أخرى إذا بدت النتيجة غريبة.

• الدروع المعدنية تحجب الإشارة. فالدرع فوق قسم التغذية يضعف المجال أو يحجبه تماماً؛ أزل الدرع أو افحص من موضع آخر.

• اشحن البطارية قبل جلسات العمل الطويلة، فالاستجابة تضعف مع نفاد الشحن.
