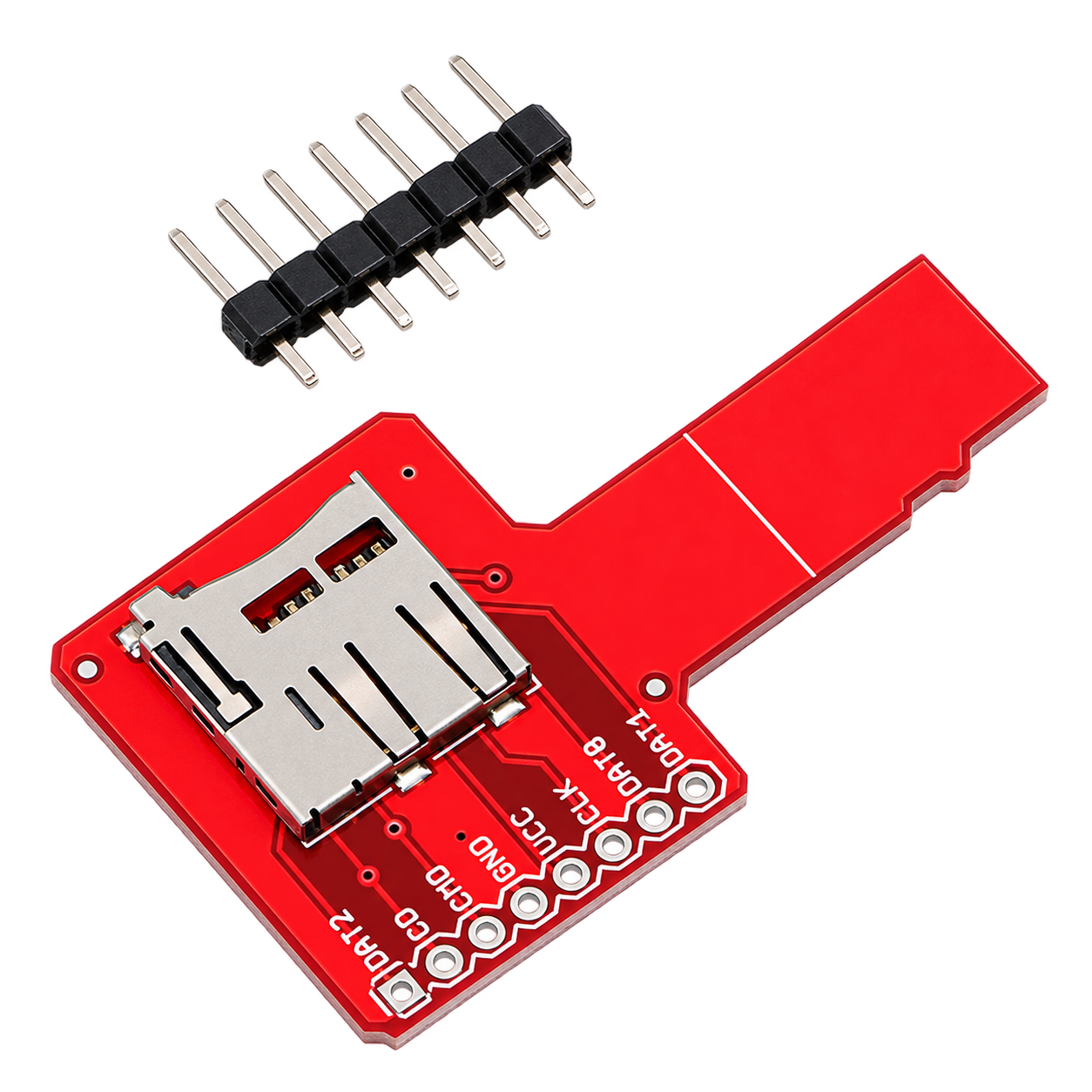

تتوسط لوحة microSD Sniffer بين الجهاز وبطاقة الذاكرة لتتيح لك مراقبة ما يمر بينهما. وهي لوحة تمرير سلبية: يُدخل طرفها ذو الحافة الذهبية في مقبس البطاقة في الجهاز، وتوضع بطاقتك في المقبس الموجود على اللوحة، وتُخرج جميع خطوط الإشارة إلى هيدر بتباعد ٠٫١ إنش. صِل محلل منطقي أو راسم إشارة بذلك الهيدر فيصبح حوار SPI مرئياً — خط اختيار الشريحة والساعة والبيانات في الاتجاهين، مباشرة ودون قطع أي مسار.

وهذه الرؤية هي مصدر قيمتها. فحين تفشل مكتبة بطاقة SD لا تخبرك رسالة الخطأ بشيء تقريباً: فشل التهيئة، أو لم تكتمل عملية الكتابة. أما مراقبة الناقل فتخبرك بما جرى فعلاً — هل أُرسل الأمر أصلاً، وهل استجابت البطاقة، وعند أي نقطة في التسلسل توقفت. إنه الفرق بين التخمين في مشكلة المكتبة ورؤيتها.

مهم: ما هي هذه اللوحة

هذه أداة تنقيح، لا محوّل توصيل. فهي لا تتيح لك إضافة بطاقة microSD إلى أردوينو؛ ولهذا الغرض تحتاج وحدة بطاقة microSD مزوّدة بمنظّم جهد ومحوّلات مستوى. أما هذه اللوحة فلا تحتوي أي عنصر نشط على الإطلاق؛ إنها تمرر الإشارات كما هي وتتيح الوصول إليها للقياس، وتحتاج إلى محلل منطقي أو راسم إشارة لتكون مفيدة.

المواصفات

النوع                 : لوحة تمرير وإخراج إشارات microSD (مراقب SPI)
التصميم                : مبني على تصميم SparkFun microSD Sniffer المفتوح المصدر
الوظيفة                : تمرير سلبي للإشارات مع نقاط وصول للقياس
واجهة البطاقة           : مقبس microSD / TF على اللوحة
واجهة الجهاز            : حافة توصيل بمقاس بطاقة microSD
هيدر الإخراج            : تباعد ٠٫١ إنش (٢٫٥٤ ملم)
الإشارات المُخرجة       : خطوط ناقل SPI - اختيار الشريحة والساعة والبيانات والتغذية والأرضي
العناصر النشطة          : لا يوجد (سلبية بالكامل)
مقاس اللوحة            : ٤٧ × ٢٨ ملم (١٫٨٥ × ١٫١٠ إنش)
التغليف                : دون عبوة تجزئة
يتطلب                  : محلل منطقي أو راسم إشارة (غير مرفق)

أهم المزايا

• شاهد حركة الناقل الفعلية — استبدل التخمين بالملاحظة؛ راقب الأوامر والاستجابات وحدد بدقة أين تفشل العملية.

• دون أي تعديل — لا قطع مسارات ولا لحام أسلاك تنصّت ولا فك مقابس؛ أدخلها وأدخل البطاقة وصِل المجسات.

• سلبية بالكامل — دون منظّم ودون محوّل مستوى ودون عازل؛ فالإشارات تمر دون تغيير، فترى ما يتبادله الجهاز والبطاقة فعلاً لا نسخة مكيَّفة منه.

• هيدر قياسي ٠٫١ إنش — يعمل مع الأسلاك المرفقة بأي محلل منطقي أو مع أسلاك توصيل عادية إلى راسم الإشارة.

• تصميم مفتوح المصدر — مبني على عتاد SparkFun المنشور، فالمخططات والوثائق متاحة مجاناً عند الحاجة.

• صغيرة بما يكفي للبقاء في المسار — ٤٧ × ٢٨ ملم، فتتسع داخل معظم الصناديق أثناء جلسة التنقيح.

• تعمل مع أي مضيف — أردوينو أو ESP32 أو راسبيري باي أو جهاز تجاري أو أي جهاز بمقبس microSD.

الاستخدامات

• تنقيح أعطال مكتبات بطاقات SD ومشاكل التهيئة

• التحقق من تسلسل أوامر SPI أثناء تطوير برامج التشغيل

• الهندسة العكسية لفهم كيفية استخدام جهاز تجاري لبطاقة الذاكرة

• تعليم بروتوكول SPI وعرضه بحركة بيانات حقيقية

• تحليل توقيت عمليات القراءة والكتابة على البطاقة

• تشخيص أخطاء البطاقات المتقطعة في المنتجات المدمجة

• مقارنة سلوك البطاقات باختلاف العلامات والسعات

• تطوير البرامج الثابتة لواجهات SD المخصصة

• التدريب على العتاد والبروتوكولات في المختبرات والورش

طريقة الاستخدام

١. أدخل طرف الحافة الذهبية في مقبس microSD في الجهاز.
٢. أدخل بطاقتك في المقبس الموجود على اللوحة.
٣. صِل مجسات المحلل المنطقي أو راسم الإشارة بهيدر ٠٫١ إنش.
٤. شغّل الجهاز وابدأ التقاط البيانات، فتظهر الحركة على المحلل لحظة حدوثها.

ومعظم برامج المحللات المنطقية تتضمن مفكّك ترميز SPI؛ فعّله فتتحول الموجة الخام إلى أوامر واستجابات مقروءة.

ما الذي ستراه فعلاً

في نمط SPI سترى أولاً تسلسل التهيئة: إرسال المضيف للأمر CMD0 لإعادة ضبط البطاقة، ثم التفاوض الذي يليه. وهنا تحدث معظم حالات الفشل، ورؤية النقطة الدقيقة التي تتوقف عندها استجابة البطاقة تحدد المشكلة فوراً في العادة — جهد خاطئ، أو ساعة أسرع مما تحتمله مرحلة التهيئة، أو خط اختيار شريحة غير مُفعّل.

وبعد ذلك سترى أوامر قراءة وكتابة الكتل والبيانات نفسها والتوقيت بينها. فإن كان تطبيقك أبطأ مما توقعت، فالفجوات في ذلك التوقيت تدلك على موضع التأخير.

ملاحظات الاستخدام

• تحتاج محللاً منطقياً أو راسم إشارة. فبدونه لا تفعل اللوحة سوى تمرير الإشارات؛ ويكفي محلل منطقي USB اقتصادي بثماني قنوات.

• نمط SPI هو الأسهل قراءة. أما المضيفات التي تستخدم SDIO بأربعة بتات وسرعة عالية فأصعب في فك الترميز، مع بقاء الخطوط متاحة.

• أبقِ أسلاك المجسات قصيرة. فعند الترددات الأعلى تضيف الأسلاك الطويلة سعة قد تشوّش الإشارات التي تحاول مراقبتها.

• تأكد أن البطاقة تعمل طبيعياً عبر اللوحة قبل افتراض وجود عطل حقيقي، فالتوصيل غير المحكم قد يسبب الأخطاء بنفسه.

• تعامل مع حافة التوصيل بعناية وحافظ على نظافتها، فهي الواجهة نفسها التي تستخدمها البطاقة الحقيقية.

• لا يوجد تحويل لمستوى الجهد، فالجهد الذي تقيسه هو ما يستخدمه المضيف والبطاقة أصلاً.
